产品详细信息
整机特点
◆ 整机电器及电脑软件均采用国际知名品牌，质量稳定可靠； 采用人机界面，电脑订单管理，操作方便，换单更快。
◆ 整机墙板及重要部件，均采用时效处理，回火消除金属内应 力；均采用高精度加工中心制作，数控磨床研磨加工。
◆ 整机轴、辊均采用优质钢材，研磨加工，高精度电脑动平衡 校正，表面镀硬铬。
◆ 整机传动齿轮全部采用40Cr合金钢，渗碳淬火处理，硬度 HRC58-62；经磨齿加工，6级精度，保证长期使用套色精 度高。
◆ 整机传动部位（轴、齿连接处），均采用免键连接（胀紧 套），消除连接间隙，适合大扭矩长期高速运转。
◆ 整机传动轴承，重要传动部件均采用加强型调心轴承，维护 简便，使用寿命更长。（采用国内名牌轴承）
◆ 整机润滑系统采用喷淋式自动润滑，配备双油路油位平衡系 统。
◆ 整机调整预置位功能，送纸、印刷、开槽、模切，自动归 零，记忆自动复位。
◆ 主机采用变频控制，启动、运转更平稳，更节能。
技术参数
| 可根据客户需求定制 | ||
| 版辊含版直径 (mm) | 528 | 600 |
| 机器型号 (mm) | 1628 | 1835 |
| 设计速度 ( 片 / 分钟 ) | 240 | 200 |
| 经济速度 ( 片 / 分钟 ) | 150-200 | 120-180 |
| 最大过纸面积 (mm) | 1600-2950 | 1800-3350 |
| 最大印刷面积 (mm) | 1580-2800 | 1780-3200 |
| 隔张送纸 (mm) | 1750-2950 | 1950-3350 |
| 印刷版厚度 (mm) | 7.2 | 7.2 |
| 套色精度 (mm) | ±0.5 | ±0.5 |
| 开槽精度 (mm) | ±0.1 | ±0.1 |
| 最大槽深 (mm) | 415 | 470 |
| 最小开槽间距 (mm) | 正刀：245*70*245*70 反刀：160*160*160*160 |
正刀：245*70*245*70 反刀：165*165*165*165 |
| 最大模切尺寸 (mm) | 1550*2850 | 1750*3250 |
| 适用纸板厚度 (mm) | 2-11.5 | 2-11.5 |
详细介绍
送纸部
◆滚轮式前缘送纸结构、多轮、多点式吸风送纸，摩擦力大，速度 高，送纸平稳，准确。
◆吸风风量，风压可根据纸板大小进行调整，增加薄纸板及曲翘纸 板传动稳定性，准确性。
◆双输送辊结构：一组送纸辊采用气压式弹性送纸胶轴，不破坏瓦 楞纸板强度，清洁毛刷扫除纸板表面碎屑。
◆左右挡板，后挡箱位置手动调整，可选装气动排齐装置，纸板横 向定位更准确。
◆7.0寸彩色触摸屏控制送纸部、印刷部、开槽部、模切部，一次归 零，订单储存，记忆复位，红外线光电计数，预设订单加工数量。
◆主机采用变频控制，启动，运转平稳，可节能30%。

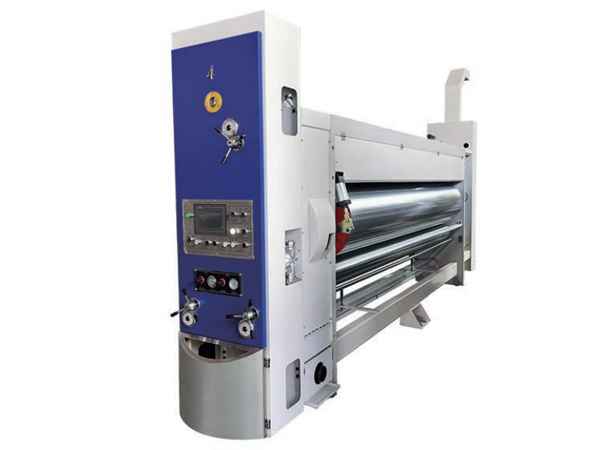

印刷部
◆印刷辊、传动轴均采用优质钢材，电脑动平衡校正，消除离心力，研磨加工，镀 硬铬。
◆印刷辊采用挂板装置，棘轮固定式卷版轴，全版挂版槽，脚踏开关控制正、反 转，装卸印刷版快速方便。
◆橡胶辊匀墨系统：钢管表面包裹耐磨橡胶，中高特殊研磨传墨效果好（选装双刮 刀定墨系统，网点印刷效果更佳）。
◆着墨网纹辊，江苏“海力”制造，表面研磨，压制网纹，镀硬铬。（选装陶瓷网 纹辊）
◆版辊横移采用电动调整，调整范围±5mm，共10mm。
◆定墨间隙、印刷压辊，导纸辊间隙采用双级涡轮箱调整，刻度盘显示数值（0- 10mm），调整轻便具有自锁功能。
◆网纹辊配合送纸系统，气压式升降装置（送纸时网纹辊按单元顺序依次落下，避 免印刷版多次蘸墨，停止送纸时，按单元顺序依次抬起电脑设时间）。
开槽部
◆预压轮，经预压线后的纸板不易破裂。
◆单轴双刀开槽，箱高调整采用PLC及数字式电动调整，触摸屏控制
◆开槽相位采用PLC伺服控制360度调整, 停机及运行均可调整。
◆开槽刀座及压线轮横向移动采用同步电动调整。PLC触摸屏调整,直 接输入纸箱尺寸，自动调整。
◆压痕间隙及刀轴间隙调整采用自锁结构。
◆开槽刀箱高调整有防碰撞保护装置，不会损坏机器。
◆各开槽刀座横移有防碰撞保护装置。(电子式)
◆开槽刀宽度7mm，合金材质，经热处理、研磨，齿形开槽刀，双片 式修边刀，刀口锋利，精度高。
◆可配手提打孔模座。

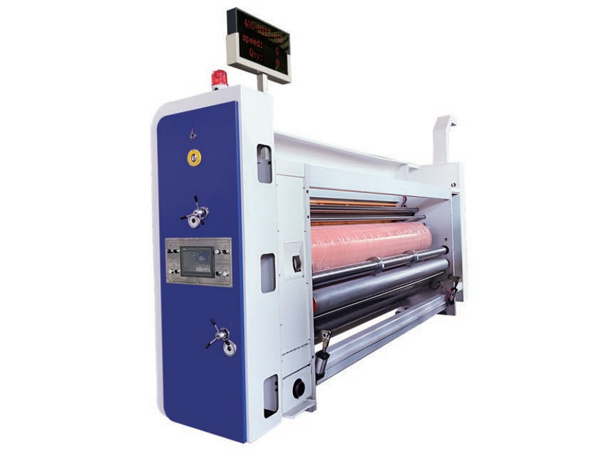

模切部
◆胶垫辊：离心浇铸钢制筒体，电脑动平衡校正，表面研磨，镀硬铬。
◆模切辊：离心浇铸钢制筒体，电脑动平衡校正，表面研磨，镀硬铬。 （选装：免版模切开槽钢制刀模，做常规箱开槽，切角使用，具备箱 高同步调整功能）
◆模切辊相位调整，相位调整采用行星齿轮式结构，PLC触摸屏控制 360度调整，轴向横移手动调整，调整范围±10mm。
◆胶垫辊切削修复机构，胶垫可多次重复使用，可大幅节约使用成本。
◆差速补偿装置，自动调节脚垫辊转数，使模切的纸箱与刀模形状完全 一致。
◆胶垫辊机械式横向±20mm游动装置，提高模切胶垫的使用寿命。
◆可选装模切部独立伺服驱动系统。
