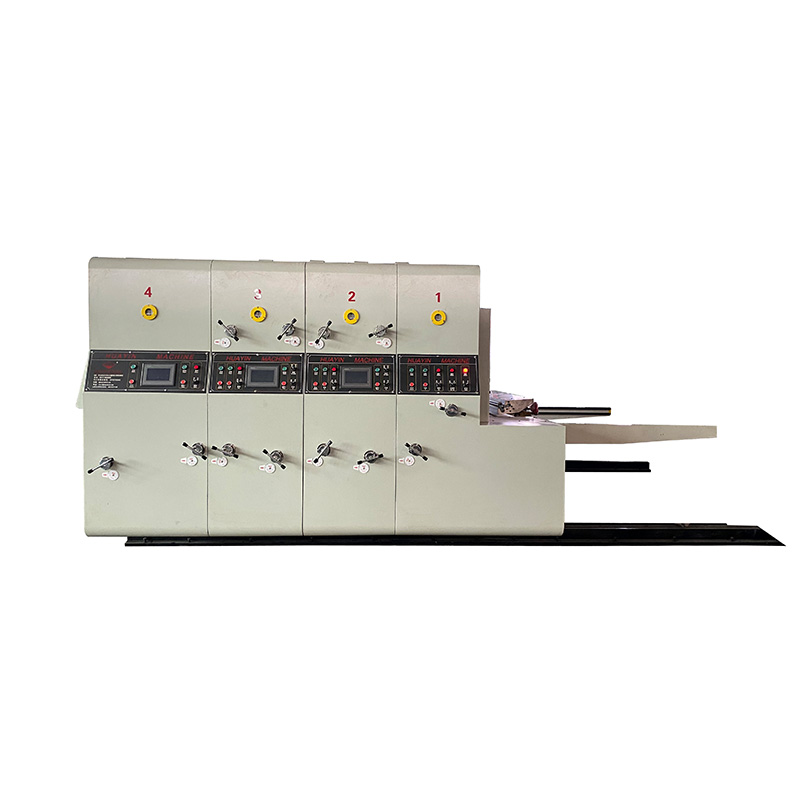

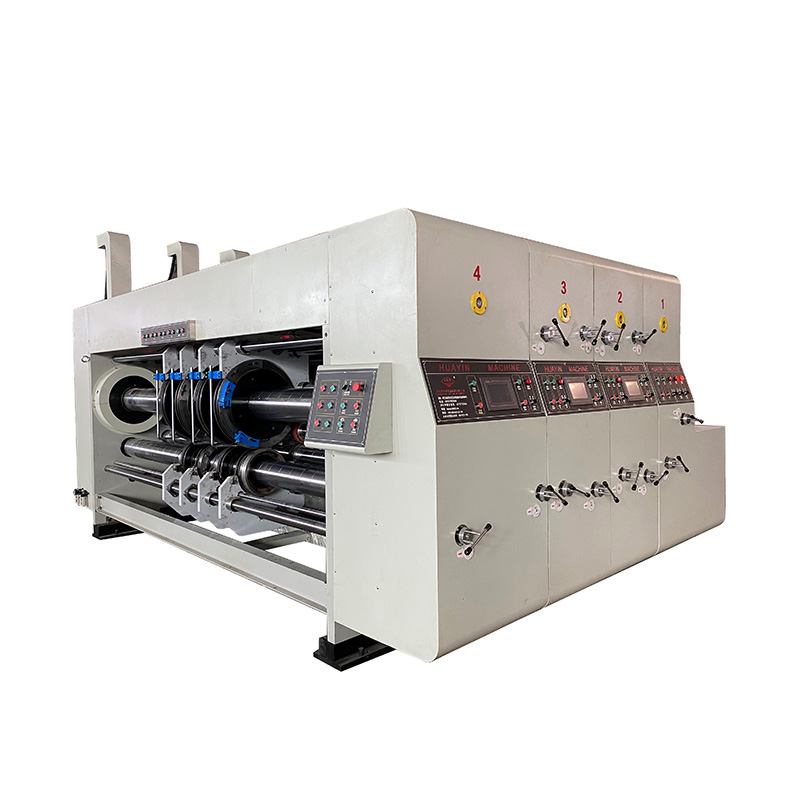

HY- D系列前缘双色开槽

发布日期:2020-12-09 11:39:56 访问次数:1153

HY- D系列前缘双色开槽

观看视频



色组

可按用户需要配置

印刷用纸

A、B、C、A/B、B/C和A/B/C抗瓦楞纸板(最大间隙量11mm)

机器内侧宽度 mm

2800

3200

3600

最大过纸面积 mm

1400*2500

1600*2900

2100*3300

最大印刷面积 mm

1400*2400

1600*2800

2100*3200

隔张送纸 mm

1600*2500

1800*2900

2400*3300

印刷版厚度 mm

7.2

7.2

7.2

设计时速 pcs/min

180

150

120

经济时速 pcs/min

120-150

120

100

套色精度 mm

4色±0.75

4色±0.75

4色±0.75

开槽精度 mm

±1.5

±1.5

±1.5

最大槽深 mm

7*360

7*415

7*530

最小开槽近距 正刀/反刀

140*140*140*140

260*60*260*60

160*160*160*160

300*60*300*60

160*160*160*160

300*60*300*60

最大模切尺寸 mm

1400*2450

1600*2850

2100*3250

印刷辊直径(加厚版) mm

Φ480

Φ528

Φ695


整机特点

◆ 整机电器及电脑软件均采用国际知名品牌,质量稳定可靠;采用人机界面,电脑订单管理,操作方便,换单更快。(可预存999个订单)

◆ 整机墙板及重要部件,均采用时效处理,回火消除金属内应力;均采用高精度加工中心制作,数控磨床研磨加工。

◆ 整机轴、辊均采用优质钢材,研磨加工,高精度电脑动平衡校正,表面镀硬铬。

◆ 整机传动齿轮全部采用40Cr合金钢,渗碳淬火处理,硬度HRC58-62;经剃齿加工,7级精度,保证长期使用套色精度高。

◆ 整机传动部位(轴、齿连接处),均采用面积按连接(胀紧套),消除连接间隙,适合大扭矩长期高速运转。

◆ 整机传动轴承,重要传动部件均采用加强型调心轴承,维护简便,使用寿命更长。(采用国内名牌轴承)

◆ 整机润滑系统采用喷淋式自动润滑,配备双油路油位平衡系统。

◆ 整机调整预置位功能,送纸、印刷、开槽、模切,自动归零,记忆自动复位。

◆ 主机采用变频控制,启动、运转更平稳,更节能。


送纸部

◆ 滚轮式前缘送纸结构、多轮、多点式吸风送纸,摩擦力大,速度高,送纸平稳,准确。

◆ 吸风风量,风压可根据纸板大小进行调整,增加薄纸板及曲翘纸板传动稳定性,准确性。

◆ 双输送辊结构:一组送纸辊采用气压式弹性送纸胶轴,不破坏瓦楞纸板强度,清洁毛刷扫除纸板表面碎屑。

◆ 左右挡板,后挡箱位置手动调整,可选装气动排齐装置,纸板横向定位更准确。

◆ 7.0寸彩色触摸屏控制送纸部、印刷部、开槽部、模切部,一次归零,订单储存,记忆复位,红外线光电计数,预设订单加工数量。

◆ 主机采用变频控制,气动,运转平稳,可节能30%。


印刷部

◆ 印刷辊、传动轴均采用优质钢材,电脑动平衡校正,消除离心力,研磨加工,镀硬铬。

◆ 印刷辊采用挂板装置,棘轮固定式卷版轴,全版挂版槽,脚踏开关控制正、反转,装卸印刷版快速方便。

◆ 橡胶辊匀墨系统:钢管表面包裹耐磨橡胶,中高特殊研磨传墨效果好(选装陶瓷网纹辊、网线150-500任选)

◆ 版辊横移采用手动调整,调整范围共10mm。(可选装电动调整)

◆ 定墨间隙、印刷压辊,导纸辊间隙采用双级涡轮箱调整,刻度盘显示数值(0-10mm),调整轻便具有自锁功能。

◆ 网纹辊配合送纸系统,气压式升降装置(送纸时网纹辊按单元顺序依次落下,避免印刷版多次蘸墨,停止送纸时,按单元顺序依次抬起电脑设时间)


模切部

◆ 胶垫辊:离心浇铸钢制筒体,电脑动平衡校正,表面研磨,镀硬铬。

◆ 模切辊:离心浇铸钢制筒体,电脑动平衡校正,表面研磨,镀硬铬。(选装:免版模切开槽钢制刀模,做常规箱开槽,切角使用,具备箱高同步调整功能)

◆ 模切辊相位调整,相位调整采用行星齿轮式结构,PLC触摸屏控制及电动数字式360度调整,轴向横移手动调整,调整范围±10mm。

◆ 胶垫辊切削修复机构,胶垫可多次重复使用,可大幅节约使用成本。

◆ ·差速补偿装置,自动调节胶垫辊转数,使模切的纸箱与刀模形状完全一致。

◆ 胶垫辊机械式横向±40mm游动装置,提高模切胶垫的使用寿命。


槽部

◆ 预压轮,经预压线后的纸板不易破裂。

◆ 单轴双刀开槽,箱高调整采用PLC及数字式电动调整,触摸屏控制。

◆ 开槽相位采用PLC及电动数字输入式360度调整,相位电机变频器控制,停机及运行均可调整。(也可选用PLC及触摸屏调整)

◆ 开槽刀座机压线轮横向移动采用同步电动调整。PLC触摸屏调整,直接输入纸箱尺寸,自动调整。

◆ 压痕间隙及刀轴间隙调整采用自锁结构。

◆ 开槽刀箱高调整有防碰撞保护装置,不会损坏机器。

◆ 各开槽刀座横移有防碰撞保护装置。(电子式)

◆ 开槽刀宽度7mm,合金材质,经热处理、研磨,齿形开槽刀,双片式修边刀,刀口锋利,精度高。

◆ 可配手提打孔模座。
